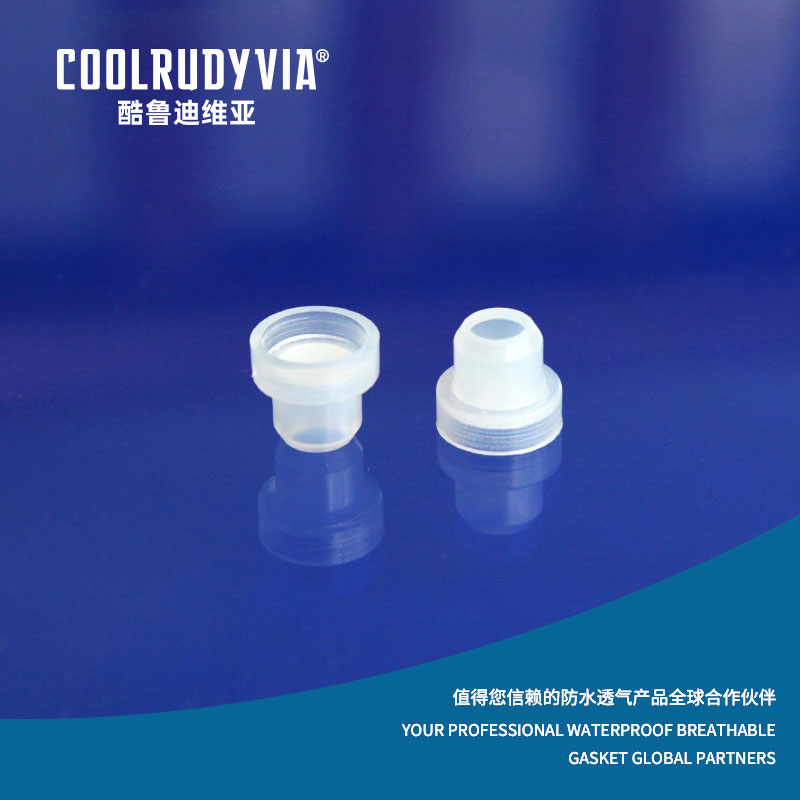

Mikä vedenpitävä tuuletustulppa suojaa laitettasi?

Vedenpitävä tuuletustulppa teknologia mahdollistaa paineen tasauksen ja kosteuden hallinnan suljetuissa koteloissa samalla kun säilytetään suoja tunkeutumiselta. Tämä tekninen tutkimus kattaa IP-luokitusjärjestelmät, kalvosuunnittelun ja hankintaeritelmät, jotka ovat välttämättömiä B2B-ostajien auto-, valaistus- ja teollisuusaloilla.

Vedenpitävän ilmanvaihdon perusteet

IP-luokitusstandardit ja tunkeutumissuojaus

Kansainväliset suojauskoodit (IP) luokittelevat mekaaniset ja sähköiset kotelot kiinteiden aineiden ja nesteiden tunkeutumista vastaan. Toinen numero osoittaa erityisesti nesteen sisäänpääsyn suojauksen, ja sen arvot ovat 0 (ei suojaa) 9K (korkeapaineinen höyrypuhdistus).

IP-luokitustiedot:

Luokitus	Suojaustaso	Testiolosuhteet	Tyypilliset sovellukset
IP54	Rajoitettu pöly, roiskevesi	10L/min, kesto 5min	Sisätilojen sähköpaneelit
IP65	Pölytiivis, vesisuihku	12,5L/min, etäisyys 3m	Ulkovalaistuskotelot
IP66	Pölytiiviit, tehokkaat vesisuihkut	100L/min, etäisyys 3m	Laivavarusteet, kova pesu
IP67	Pölytiivis, väliaikainen upotus	1m syvyys, 30 minuuttia	Upotettava elektroniikka
IP68	Pölytiivis, jatkuva upotus	Valmistajan määrittelemä	Vedenalaiset anturit, sukellusvarusteet
IP69K	Pölytiivis, korkeapaineinen höyry	80°C, 8-10 MPa paine	Elintarvikkeiden käsittely, ajoneuvojen puhdistus

Hengittävä kalvotiede

Tehokas vedenpitävä tuuletus perustuu paisutettuihin polytetrafluorieteeni (ePTFE) -kalvoihin, joissa on mikrohuokoiset rakenteet (huokoskoko 0,1-10 μm). Pintajännitys estää nesteen veden tunkeutumisen (kosketuskulma > 140°), kun taas vesihöyry diffundoituu toisiinsa liittyvien huokosten läpi Knudsenin diffuusion ja Fickian-kuljetuksen kautta.

IP67 vedenpitävä tuuletustulppa ulkovalaistukseen

IP67 vedenpitävä tuuletustulppa ulkovalaistukseen sovellukset vastaavat umpinaisten valaisimien lämmönkierron kriittiseen haasteeseen. LED-tehokkuus tuottaa lämpöä käytön aikana; jäähdytys luo alipainetta, joka vetää kosteutta tiivisteiden läpi.

Pöly- ja upotuskestävyysvaatimukset

Ulkovalaisimet altistuvat ympäristölle, mukaan lukien sade, lumi ja korkeapainepesu. IP67-luokitus varmistaa toimivuuden tilapäisen upottamisen jälkeen tulvimisen tai vahingossa tapahtuvan upotuksen aikana. Täydellinen pölysuojaus (6 luokitusta) estää hiukkasten kerääntymisen heijastimiin ja linsseihin aiheutuvan optisen heikkenemisen.

Changzhou Baonong New Material Technology Co., Ltd. kehittää vedenpitäviä ja hengittäviä tuotteita, joita käytetään laajalti autojen ajovalaisimissa, varmistaen käytön ja kuljetuksen turvallisuuden hengittävällä mutta vedenpitävällä ominaisuudella.

Lämmönhallinta suljetuissa valaisimissa

Tuuletustulpat mahdollistavat konvektiivisen lämmönsiirron säilyttäen samalla tiivisteen eheyden. Lämpömallinnus osoittaa 15–25 %:n alenemisen sisäontelon lämpötilassa verrattuna täysin tiiviisiin malleihin, mikä pidentää LED-ohjaimen käyttöikää 30–40 %.

Ulkovalaistuksen tuuletusaukon tekniset tiedot:

Parametri	Katuvalaistus	Tulva Valaistus	High-Bay Industrial
Tuuletusaukon halkaisija (mm)	10-12	12-16	16-20
Ilmavirta (l/min)	0,5-1,0	1,0-2,0	2,0-4,0
Käyttölämpötila (°C)	-40-85	-40-100	-40-120
Kalvopinta-ala (mm²)	20-30	40-60	80-120
Suojausluokitus	IP67	IP66/IP67	IP66/IP68

M12 vedenpitävä hengittävä tuuletustulppa

M12 vedenpitävä hengittävä tuuletustulppa kokoonpanoissa käytetään metrisiä kierrestandardeja (M12×1,5), jotka ovat yleisiä eurooppalaisissa auto- ja teollisuuslaitteissa. Kierteen geometria varmistaa mekaanisen pysyvyyden, kun taas O-renkaan puristus tarjoaa ensisijaisen tiivistyksen.

Kierrestandardit ja tiivistysgeometria

M12 × 1,5 kierteet tarjoavat 1,5 mm:n jakovälin 60° kylkikulmalla. Kiinnityspituus 8-10 mm varmistaa riittävän kierteen leikkauslujuuden (vähintään 50N vetolujuus). O-rengasmateriaaleja ovat:

• FKM (Viton): -20°C - 200°C, erinomainen kemiallinen kestävyys
• EPDM: -40°C - 120°C, erinomainen veden- ja höyrynkestävyys
• Silikoni (VMQ): -60°C - 200°C, alhainen puristusasetus
• NBR: -30°C - 100°C, kustannustehokas yleiskäyttöinen

Auto- ja teollisuussovellukset

M12 tuuletusaukot hallitsevat autojen ECU-koteloita, vaihteiston ohjausmoduuleja ja sähköajoneuvojen akkuja. Teollisuusautomaatiosovelluksia ovat servomoottorikotelot ja PLC-kotelot, jotka ovat alttiina pesuympäristöille.

Vesitiivis ilmanpoistotulppa sähkökoteloon

Vedenpitävä ilmanpoistotulppa sähkökoteloon järjestelmät estävät kondensaatioon liittyvät viat paineentasauksen avulla. Kotelon tiivistys vangitsee kosteutta täynnä olevaa ilmaa; lämpötilan laskut aiheuttavat kondensaatiota kriittisiin osiin.

Paineen tasaus ja kondensaation esto

Vuorokausivaihtelut 20°C synnyttävät 7-10 kPa:n paine-erot suljetuissa 100 litran koteloissa. Tuuletustulpat tasaavat paineen sekunneissa ja estävät samalla nesteen pääsyn sisään. Kondensaatioriskin vähentäminen korreloi ilmanvaihtokurssin kanssa:

Kotelon tilavuus (L)	Suositeltu tuuletusvirtaus (l/min)	Paineen tasausaika	Kondensaatioriskin vähentäminen
10-25	0,2-0,5	< 30 sekuntia	85-90 %
25-100	0,5-1,5	< 60 sekuntia	80-85 %
100-500	1,5-5,0	< 120 sekuntia	75-80 %
500-2000	5,0-15,0	< 300 sekuntia	70-75 %

Kotelon eheysstandardit

NEMA 4X- ja UL 50E Type 4X -luokitukset edellyttävät korroosionkestävyyttä ja vesitiiviyttä, joka vastaa IP66:ta. Tuuletustulpan integroinnin on säilytettävä nämä arvot tiivisteen puristuksen ja kierteiden tiivistyksen ansiosta.

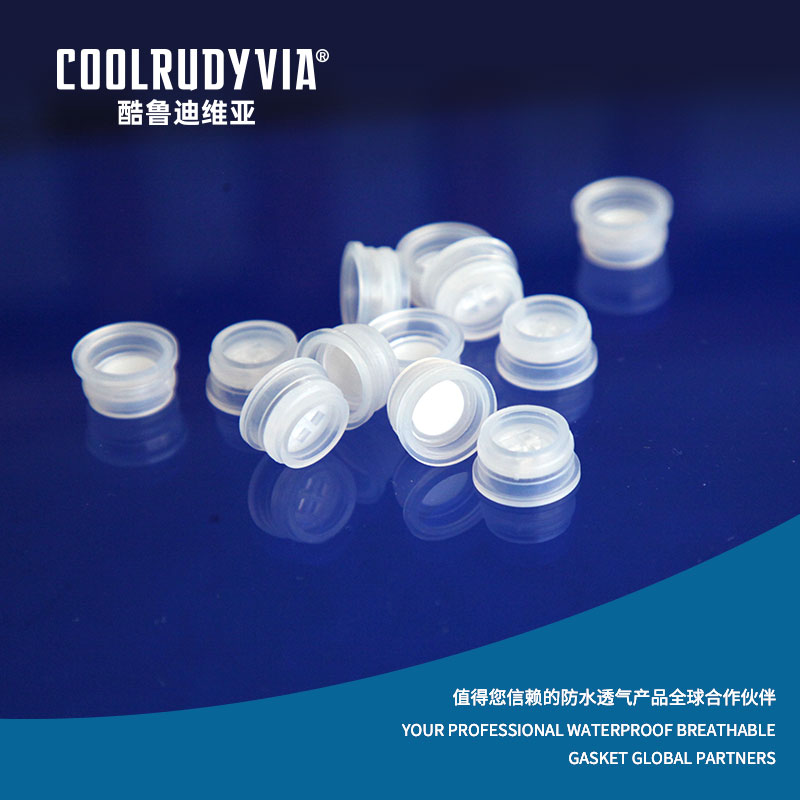

Muovinen vedenpitävä tuuletustulppa kalvolla

Muovinen vedenpitävä tuuletustulppa kalvolla rakentaminen tasapainottaa kustannustehokkuutta suorituskykyvaatimuksiin. Kotelomateriaalit ja kalvon tekniset tiedot määräävät kemiallisen yhteensopivuuden ja käyttöiän.

ePTFE-kalvotekniikka

Kalvovalmistuksessa PTFE:tä venytetään mekaanisesti mikrohuokoisten rakenteiden luomiseksi (solmu-fibrillimorfologia). Keskeisiä parametreja ovat:

• Huokoisuus: 70-85 % tyhjä osuus korkean kaasunläpäisevyyden saavuttamiseksi
• Paksuus: 20-100 μm tasapainotuslujuus ja läpäisevyys
• Kuplapiste: >100 kPa (minimipaine nesteen pakottamiseksi huokosten läpi)
• Veden sisääntulopaine: >50 kPa IP67-luokitukselle
• Ilmanläpäisevyys: 5-50 l/min/cm² 7 kPa erolla

Kalvon suorituskyvyn vertailu:

Kalvon tyyppi	Veden sisääntulopaine (kPa)	Ilmavirta (l/min/cm²)	Kemiallinen vastustuskyky	Käyttölämpötila (°C)
ePTFE-standardi	50-100	20-30	Erinomainen	-200-260
ePTFE oleofobinen	30-70	15-25	Hyvä (öljynkestävä)	-200-260
PU-pinnoitettu	30-50	10-20	Kohtalainen	-40-80
PVDF	40-80	15-25	Erinomainen	-40-150

Materiaalien yhteensopivuus ja kemiallinen kestävyys

Kotelomateriaalien on kestettävä ympäristöaltistus:

• PA66 (nylon 66): Hyvä mekaaninen lujuus, auton nesteiden kestävyys
• PBT (polybuteenitereftalaatti): Erinomainen mittapysyvyys, sähköiset ominaisuudet
• PP (polypropeeni): Kustannustehokas, kemikaaleja kestävä, pienempi lujuus
• PEEK: Korkea lämpötila, aggressiiviset kemialliset ympäristöt

Changzhou Baonong New Material Technology Co., Ltd. omistaa yli 6 000 neliömetrin teollisuusstandardin työpajan, ja se on varustettu yli 90 sarjalla itsenäistä immateriaalioikeuksien omistamaa automatisoitua laitetta, jotka ovat nopeita, tarkkoja, vakaita ja luotettavia.

Vedenpitävä tuuletustulpan valmistaja

Valitsemalla a vedenpitävä ruuvi tuuletustulpan valmistajassa edellyttää laatujärjestelmien, testausominaisuuksien ja tuotannon johdonmukaisuuden todentamista. Kierteiden tarkkuus ja kalvon eheys vaikuttavat suoraan kentän suorituskykyyn.

Laadunvalvonta ja kaksoistarkastusjärjestelmät

Kattava laadunhallinta kattaa:

• Saapuvan materiaalin tarkastus: Hartsi MFI-testaus, kalvon kuplapisteen tarkistus
• Prosessin valvonta: Kierteen nousun halkaisija (±0,05 mm), vääntömomentin tarkistus
• Lopullinen testaus: 100 % vuototestaus (paineenvaimennusmenetelmä), silmämääräinen tarkastus
• Tilastollisen prosessin ohjaus: Cpk >1,33 kriittisillä mitoilla

Kahdeksan vuoden kehitystyön jälkeen Changzhou Baonong New Material Technology Co., Ltd.:stä on tullut yksi harvoista standardoiduista, moderneista ja korkealaatuisista integroiduista valmistajista, jotka ovat erikoistuneet vedenpitäviin ja hengittäviin kalvosarjatuotteisiin. Jokainen tuote käy läpi kaksoistarkastusmekanismin, automaattisen laitteiden testauksen ja manuaalisen tarkastuksen, mikä varmistaa vakaan, luotettavan ja turvallisen laadun.

Toimialakohtainen sovellussuunnittelu

Autojen ajovalojen suojaus

Nykyaikaiset LED-ajovalot tuottavat merkittävää lämpöä suljetuissa koteloissa. Tuuletustulpat estävät kondensoitumisen lämpökierron aikana samalla kun ne estävät pölyn ja korkeapainepesuveden. Auton tekniset tiedot edellyttävät:

• Lämpötilajaksot: -40°C - 120°C, 500 jaksoa
• Painepesu: 80°C, 80-100 bar, 10-15 cm etäisyys
• Kemiallinen kestävyys: polttoaineet, öljyt, puhdistusaineet, tiesuolat
• Tärinänkestävyys: 10-2000 Hz, 5g RMS / ISO 16750-3

Juoma- ja torjunta-ainepakkausten tuuletus

Maatalouskemikaalisäiliöt vaativat ilmanpoiston paineen nousun estämiseksi korkeuden muutosten tai lämpötilan vaihteluiden aikana ja samalla estävät nesteen vuotamisen, jos ne käännetään ylösalaisin. Vedenpitävä tuuletustulppa tekniikka mahdollistaa:

• Paineen tasaus lentokuljetuksen aikana (korkeus 0-12 000 m)
• Säiliön muodonmuutosten ja etiketin vaurioitumisen estäminen
• Nestemäisen torjunta-aineen vuodon estäminen (pintajännitys >50 mN/m)
• Yhteensopivuus aggressiivisten kemiallisten koostumusten kanssa

Näitä tuotteita käytetään laajalti juomapullojen pakkauksissa, torjunta-ainepakkauksissa jne., mikä varmistaa käytön ja kuljetuksen turvallisuuden hengittävällä mutta vedenpitävällä ominaisuudella.

Hankinta- ja räätälöintipalvelut

OEM-tiedot ja nopea toimitus

Mukautettu tuuletustulpan kehitys vastaa erityisiin sovellusvaatimuksiin. Räätälöintivaihtoehtoja ovat:

Mukautuksen tyyppi	Kehityksen aika	MOQ (yksikköä)	Investointi työkaluihin
Värivaihtelu (vakiomuotti)	1-2 viikkoa	5 000	Ei mitään
Logo/tulostus	2-3 viikkoa	10 000	Minimaalinen (tulostusasetukset)
Langan koon muutos	4-6 viikkoa	20 000	Kohtalainen (threading tools)
Mukautetut kalvon ominaisuudet	6-8 viikkoa	50 000	Korkea (kalvon kehitys)
Täydellinen räätälöity suunnittelu	10-12 viikkoa	100 000	Täysi muotin valmistus

Yritys pystyy tarjoamaan asiakkaille erilaisia ammattituotteita nopeasti, vakaasti, tehokkaasti ja laadukkaasti, mikä auttaa asiakkaita saavuttamaan kuluttajien luottamuksen.

Usein kysytyt kysymykset

Kuinka valitsen oikean IP-luokituksen tietylle ympäristölleni?

IP-luokituksen valinta tasapainottaa suojausvaatimukset kustannusten ja suorituskyvyn kompromissien kanssa. IP67 vedenpitävä tuuletustulppa ulkovalaistukseen sovellukset sopivat ympäristöihin, joissa on tilapäinen tulvavaara tai korkeapainepuhdistus. IP66 riittää sateelle altistumiseen ilman upotusta. IP68 määritetyllä syvyysluokituksella sopii jatkuviin vedenalaisiin sovelluksiin. Harkitse pahinta skenaariota tyypillisten olosuhteiden sijaan; huoltotoimenpiteet (painepesu) ylittävät usein ympäristöaltistuksen. Autojen aluspellin sovelluksissa IP6K9K (höyrypuhdistuskestävyys) tarjoaa lisäturvaa. Varmista, että koko kokoonpano, ei vain tuuletusosa, säilyttää nimellissuojauksen asennettuna.

Mikä on vedenpitävien tuuletustulppien kalvojen tyypillinen käyttöikä, ja milloin ne tulee vaihtaa?

ePTFE-kalvojen teoreettinen käyttöikä on yli 20 vuotta hyvänlaatuisissa ympäristöissä. Todellinen käyttöikä riippuu kemiallisesta altistumisesta, lämpötilan kiertotiheydestä ja mekaanisesta rasituksesta. Aggressiiviset kemialliset ympäristöt (vahvat hapot, emäkset tai hapettimet) voivat hajottaa kalvoja 2-5 vuodessa. UV-altistus ilman stabilointia aiheuttaa PTFE-ketjun katkeamisen. Vaihtoilmaisimet sisältävät: näkyvät kalvovauriot (repeämät, puhkeamat), veden sisäänpääsy testauksen aikana, heikentynyt ilmavirta (paineen tasaus hidastuu > 50 %) tai kotelon fyysinen muodonmuutos. Vedenpitävä ruuvi tuuletustulpan valmistajassa spesifikaatioiden tulee sisältää nopeutetun vanhenemistestin tiedot (85°C/85 % suhteellinen kosteus, 1000 tuntia), jotka osoittavat suorituskyvyn heikkenemisen < 10 %. Laadi ennaltaehkäisevät vaihtoaikataulut sovelluksen kriittisyyden perusteella – 5 vuotta autoteollisuudessa, 3 vuotta kemikaalialtistuksessa.

Mitkä vähimmäistilausmäärät koskevat räätälöityjä vedenpitäviä tuuletustulppia?

Vakioluettelotuotteet vaativat tyypillisesti 1 000–5 000 MOQ-yksikköä. Muovinen vedenpitävä tuuletustulppa kalvolla räätälöinti väri- tai logotulostuksella nostaa MOQ:n 10 000-20 000 yksikköön asennuskustannusten vuoksi. Kierteen geometrian muutokset (epätyypillinen nousu tai halkaisija) vaativat erityisiä työkaluja, joissa on 20 000-50 000 MOQ-yksikköä muotikustannusten (15 000 - 40 000 dollaria) poistamiseksi. Mukautettu kalvokehitys (erityinen huokoskoko, oleofobinen käsittely) edustaa korkeinta investointia 50 000-100 000 yksikön vähimmäismäärällä ja 50 000 dollarin kehityskustannuksilla. Changzhou Baonong New Material Technology Co., Ltd. tarjoaa joustavan skaalauksen prototyypeistä (100-500 yksikköä) täyteen tuotantoon, hinnoittelutasoilla 10 000, 50 000 ja 100 000 000 vuosivolyymit. Työkalujen omistusoikeus siirtyy asiakkaalle 500 000 yksikkötuotannon jälkeen.

Miten M12 vedenpitävät hengittävät tuuletustulpat verrataan liimalla kiinnitettyihin vaihtoehtoihin?

M12 vedenpitävä hengittävä tuuletustulppa kokoonpanot tarjoavat erinomaisen mekaanisen pysyvyyden ja huollettavuuden liimakiinnikkeisiin verrattuna. Kierreasennuksella saavutetaan 50-100N pidätysvoima verrattuna 20-40N:iin paineherkillä liima-asennuksilla (PSA). M12 tuuletusaukot kestävät tärinää ja lämpökiertoa löystymättä; liimasidokset voivat hajota yli 85 °C:ssa tai pehmittimen siirtyessä kotelon materiaaleista. Liimattavat tuuletusaukot mahdollistavat kuitenkin asennuksen ohutseinäisille tai kaareville pinnoille, jotka eivät sovellu kierrereikille. M12 vaatii 10-12mm seinäpaksuuden ja pääsyn molemmille puolille asennusta varten. Kustannusvertailu suosii liimaa suuria määriä ja vähän palvelua vaativiin sovelluksiin; M12 hallitsee auto- ja teollisuusalaa, jossa luotettavuus on ratkaisevan tärkeää. Hybridiratkaisut (kierrepohja liimavaihtoehdolla) tarjoavat suunnittelun joustavuutta.

Mikä testi vahvistaa vedenpitävän ilmanpoistotulpan suorituskyvyn sähkökoteloissa?

Kattava validointi sisältää ympäristösimuloinnin ja pitkän aikavälin luotettavuustestauksen. IP-luokitus edellyttää sertifioitua laboratoriotestausta: pöly (talkkijauhe, pitoisuus 2kg/m³, 2 tuntia) ja vesi (upotus nimellissyvyyteen, vähintään 30 minuuttia). Vedenpitävä ilmanpoistotulppa sähkökoteloon sovellukset vaativat lisäksi lämpöshokkisyklin (-40 °C - 85 °C, 100 jaksoa) kalvon kiinnityksen eheyden vahvistamiseksi. Painejaksotus (±5 kPa ero, 10 000 jaksoa) simuloi vuorokausivaihteluita. Kemiallisen yhteensopivuuden testaus altistaa näytteet edustaville nesteille (öljyt, liuottimet, puhdistusaineet) 168 tunniksi 50 °C:ssa, minkä jälkeen suoritetaan vuototestaus. Suolasumutestaus (ASTM B117, 96-240 tuntia) vahvistaa korroosionkestävyyden merisovelluksissa. Pyydä täydellisiä testiraportteja, jotka sisältävät tilastotiedot (keskiarvo, keskihajonta, vähimmäisarvot) hyväksytyn/hylätyn yhteenvedon sijaan.

Viitteet

• Kansainvälinen sähkötekninen komissio. (2017). IEC 60529: Koteloiden tarjoamat suojausasteet (IP-koodi) . Geneve: IEC.
• Underwriters Laboratories. (2020). UL 50E -kotelot sähkölaitteille, ympäristönäkökohdat . Northbrook, IL: UL.
• Kansainvälinen standardointijärjestö. (2018). ISO 20653: Maantieajoneuvot – Suojausasteet (IP-koodi) – Sähkölaitteiden suojaaminen vierailta esineiltä, vedeltä ja pääsyltä . Geneve: ISO.
• ASTM kansainvälinen. (2019). ASTM B117-19 Suolasumulaitteen (sumu) käytön standardikäytäntö . West Conshohocken, PA: ASTM.
• Autoinsinöörien yhdistys. (2012). SAE J575: Testausmenetelmät ja -laitteet valaistuslaitteille, joita käytetään ajoneuvoissa, joiden kokonaisleveys on alle 2032 mm . Warrendale, PA: SAE.
• Chemical Fabrics and Film Association. (2015). Tekninen opas ePTFE-kalvoille: Ominaisuudet ja sovellukset . CFFA.
