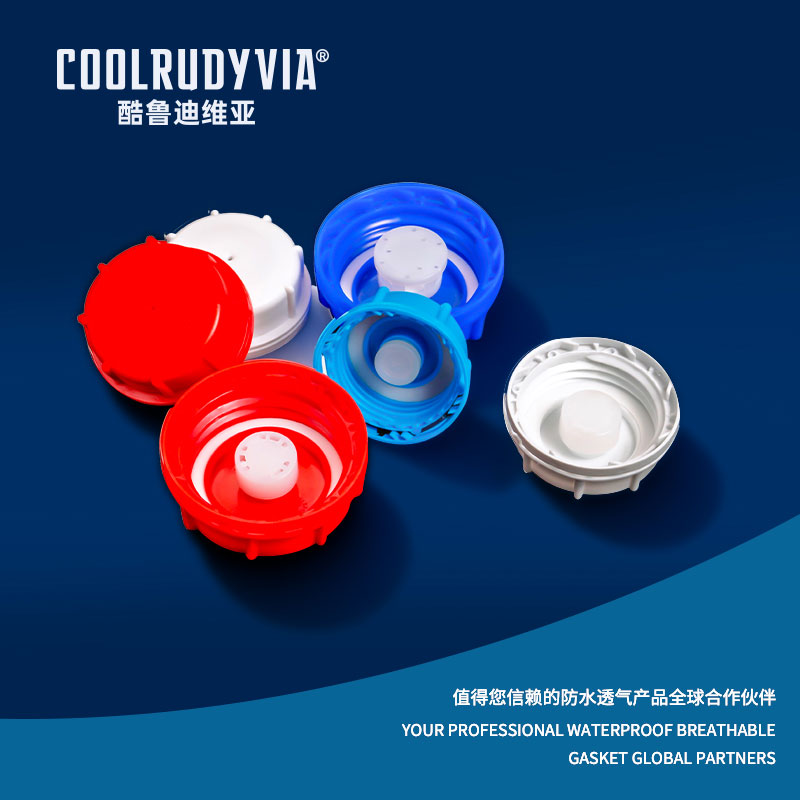

Kuinka hengittävä pistoke suojaa kriittistä elektroniikkaasi?

Pyrkiessään jatkuvasti pienentämään ja kestämään nykyaikaiset elektroniikka ja mekaaniset järjestelmät kohtaavat perustavanlaatuisen fyysisen paradoksin: ne vaativat vankan, suljetun kotelon suojaamaan vedeltä, pölyltä ja epäpuhtauksilta, mutta sama tiiviste voi vangita vaurioittavat paine-erot ja kosteushöyryt. Tämä sisäinen ympäristö, jos sitä ei hallita, johtaa virheiden sarjaan – kondenssivettä muodostuu piirilevyille, tiivisteet lommahtavat tyhjiöjännityksen alaisena, tiivisteet itkevät korkeuden muutosten aikana ja akun tuuletusaukkojen pettäminen. Ratkaisu tähän tekniseen haasteeseen ei ole kompromissi tiivistämisessä, vaan tehostaminen mikrotuuletuksen avulla. A Pitkäkestoinen hengittävä tulppa on tarkkuussuunniteltu komponentti, joka toimii selektiivisenä esteenä hyödyntäen edistynyttä kalvotiedettä sallien ilman hitaan kulkemisen paineen tasaamiseksi samalla kun se muodostaa läpäisemättömän esteen nestemäiselle vedelle ja kiinteille hiukkasille. Suunnitteluinsinööreille, tuotepäälliköille ja hankinta-asiantuntijoille autoteollisuuden, kulutuselektroniikan, teollisuuden IoT:n ja energian aloilla näiden komponenttien spesifikaatioiden ja sovellusten ymmärtäminen on ratkaisevan tärkeää tuotteiden luotettavuuden kannalta. Tämä artikkeli tarjoaa teknisen syvällisen sukeltamisen hengittävien tulppien toimintaperiaatteisiin, materiaalitieteeseen ja sovelluskohtaisiin näkökohtiin yksinkertaisesta vedenpitävä hengittävä kalvotulppa kompleksiksi korkean lämpötilan hengittävä tuuletustulppa suunniteltu autokäyttöön konepellin alle. Tämän komponentin hallinta varmistaa, että kotelosi hengittää helposti, säilyttää sisäisen tasapainon ja estää ympäristön pääsyn tuotteen koko elinkaaren ajan.

1. Ydintekniikka: Selektiivisen läpäisevyyden tiede

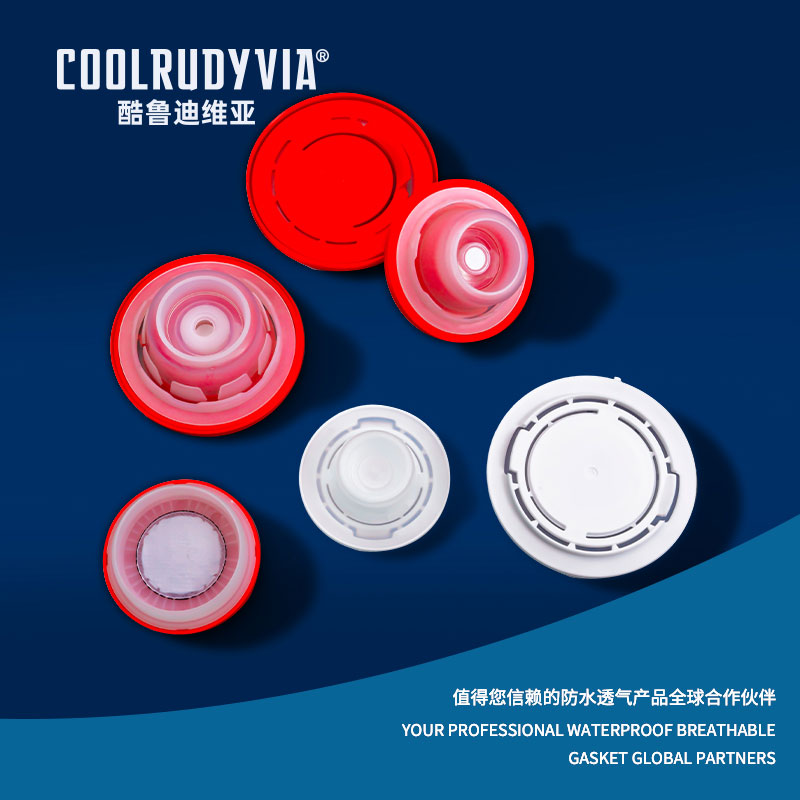

Jokaisen luotettavan hengittävän tulpan ytimessä on mikrohuokoinen kalvo, joka on useimmiten valmistettu paisutetusta polytetrafluorietyleenistä (ePTFE). Tämän materiaalin ainutlaatuinen rakenne on seurausta kontrolloidusta laajenemisprosessista, joka luo toisiinsa liittyvien mikroskooppisten huokosten matriisin. Nämä huokoset ovat suuruusluokkaa pienempiä kuin vesipisara (tyypillisesti noin 0,2-10 mikronia), mutta suurempia kuin kaasumolekyylit. Tämä kokoero on sen toiminnan perusta: pintajännitys estää nestemäisen veden tunkeutumisen huokosiin, kun taas ilmamolekyylit kulkevat vapaasti diffuusion kautta, jolloin sisäiset ja ulkoiset paineet tasoittuvat. Tämä passiivinen vaihto estää tyhjiön muodostumisen jäähdytyksen aikana tai ylipaineen syntymisen lämmityksen aikana, olosuhteet, jotka voivat johtaa tiivisteen rikkoutumiseen, linssin huurtumiseen tai pääsypaneelien avaamisen vaikeuksiin. Totta Pitkäkestoinen hengittävä tulppa on enemmän kuin pelkkä kalvo; se on täydellinen kokoonpano, jossa kalvo liimataan pysyvästi – usein lämpölaminoinnilla tai erikoisliimoilla – kestävään koteloon, joka on valmistettu materiaaleista, kuten silikonista, termoplastisesta polyuretaanista (TPU) tai muovista. Tämä kotelo tarjoaa mekaanisen liitännän asennukseen (snap-fit, kierre tai liima) ja suojaa herkkää kalvoa hankaukselta ja mekaanisilta vaurioilta. Suorituskykyä mitataan kahdella keskeisellä mittarilla: veden sisääntulopaine (WEP), hydrostaattinen paine, jolla vesi tunkeutuu kalvon läpi (korreloi suoraan IPX-luokitukseen) ja ilmavirtausnopeus, mitattuna litroina minuutissa tietyllä paine-erolla, joka määrittää paineen tasaamisnopeuden.

• ePTFE:n materiaalien paremmuus: Mikrohuokoisen rakenteensa lisäksi ePTFE on kemiallisesti inertti, UV-kestävä ja toimii laajalla lämpötila-alueella (-200°C - 260°C), joten se sopii ihanteellisesti vaativimpiin sovelluksiin, joissa korkean lämpötilan hengittävä tuuletustulppa vaaditaan.
• Hydrofobisuuden rooli: ePTFE:n luontaista vettä hylkivää (hydrofobista) luonnetta tehostetaan patentoiduilla käsittelyillä, jotka varmistavat, että vesi nousee ja rullaa pois pinnalta sen sijaan, että se kostuisi ja mahdollisesti tukkiisi huokoset.
• Suorituskyvyn vahvistaminen: Hyvämaineiset valmistajat validoivat pistokkeen suorituskyvyn tiukoilla kansainvälisten standardien mukaisilla testauksilla, kuten IP-koodin sisääntulotestillä (IEC 60529) ilmavirran vedenpitävyyden ja paineen heikkenemisen testeillä, mikä varmistaa, että tietosivujen tekniset tiedot ovat luotettavia.

2. Sovelluskohtaiset ratkaisut: Pistokkeen sovittaminen haasteeseen

Paineentasauksen universaali periaate vastaa erilaisiin todellisiin haasteisiin, joista jokainen vaatii räätälöityä lähestymistapaa. Sähköistyksen ja kannettavan tehon alalla a hengittävä silikonitulppa akkukoteloon ei ole neuvoteltavissa. Akkukennoissa, erityisesti litiumioniakuissa, syntyy vähän kaasua normaalin käytön aikana ja huomattava lämpölaajeneminen. Suljettu kotelo voi pullistua tai repeytyä, kun taas avoin tuuletusaukko päästää syövyttävää elektrolyyttiä ja kosteutta sisään. Hengittävä tulppa poistaa nämä kaasut turvallisesti ja tasaa lämpökierron aiheuttaman paineen samalla, kun se säilyttää tiiviyden tien roisketta, pölyä ja kosteutta vastaan. Silikonikotelo tarjoaa erinomaisen ympäristötiivisteen puristuksen sekä otsonin ja lämpötilan kestävyyden. Autoteollisuudessa elektronisten ohjausyksiköiden (ECU), antureiden ja LED-valaistuksen yleistyminen vaatii vankkaa suojaa ankarissa olosuhteissa. An auton sähköliittimen tuuletustulppa on usein integroitu suoraan liitinkoteloihin. Se estää kondensoitumisen liittimen sisällä, mikä voi johtaa nastan korroosioon ja sähkövikaan, mikä on erityisen tärkeää turvajärjestelmille, kuten ABS- tai turvatyynysäätimille. Moottorin tai pakokaasun lähellä oleviin sovelluksiin, kuten vaihteistoanturit tai turboahtimen toimilaitteet, määrittämällä a korkean lämpötilan hengittävä tuuletustulppa kalvo ja kotelo, joka on mitoitettu jatkuvaan altistukseen yli 150 °C:ssa, on välttämätöntä materiaalin hajoamisen estämiseksi. Kuluttaja- ja teollisuuselektroniikassa korkean tunkeutumissuojauksen saavuttaminen ilman paineastiaa on avainasemassa. Integroimalla IP67-luokiteltu hengittävä pistoke elektroniikkaan mahdollistaa laitteiden, kuten ulkovalvontakameroiden, kädessä pidettävien GPS-yksiköiden tai vedenalaisten antureiden, tasaamaan painetta korkeuden muutosten tai lämpötilanvaihteluiden aikana ja selviytyä samalla luottavaisesti sateesta, pölymyrskystä tai tilapäisestä vedenajosta, mikä parantaa dramaattisesti kentän luotettavuutta ja vähentää takuun palautusta.

• Akkukotelon suunnittelun integrointi: Pistoke on sijoitettava kotelon korkeimpaan kohtaan kaasujen poistamiseksi tehokkaasti, ja se tulee suojata suorilta vesisuihkuilta tai epäpuhtauksien roiskeilta sisäisellä välilevyllä tai suojuksella.
• Kemiallisen yhteensopivuuden tarkastukset: Varmista auto- tai teollisuussovelluksissa, että tulpan kotelon materiaali (esim. tietty silikoni tai TPU) kestää nesteitä, kuten moottoriöljyä, jarrunestettä, jäähdytysnestettä ja yleisiä puhdistusliuottimia.
• Mitoitus- ja virtauslaskelmat: Suurissa koteloissa tai koteloissa, joissa on nopeat lämpösyklit, voidaan tarvita useita tulppia tai tulppa, jolla on suurempi ilmavirta. Yksinkertainen laskelma, joka perustuu kotelon tilavuuteen ja odotettuun enimmäispaine-eroon, voi ohjata valintaa.

3. Valinta, validointi ja pitkän aikavälin suorituskyvyn varmistaminen

Hengittävän tulpan määrittäminen on harjoitus ennakoivaan riskinhallintaan. Prosessi alkaa kattavan ympäristö- ja toimintaprofiilin luomisella lopputuotteelle. Tämä profiili määrittelee vaaditun Ingress Protection (IP) -luokituksen, odotetun lämpötilan jaksotusalueen, mahdolliset kemialliset altistukset, vaaditun käyttöiän ja sisäisen paineen muutoksen nopeuden (esim. droonien korkeuden muutoksista tai ulkovalaistuksen lämpökuormista). Tämän profiilin avulla insinöörit voivat tulkita valmistajan tietolomakkeita kriittisesti ja etsiä validoituja suorituskykytietoja vastaavissa olosuhteissa, ei vain nimellisarvoja. Väite olla a Pitkäkestoinen hengittävä tulppa on tuettava nopeutetuilla käyttöiän testaustiedoilla, kuten pitkittynyt altistuminen lämpötila-kosteusjaksoille, UV-säämittaritestit ja suolasumun kestävyys. Yksi yleisimmistä vikatiloista ei ole äkillinen rikkoutuminen vaan asteittainen huononeminen: huokosten tukkeutuminen. Ympäristöissä, joissa on öljyisiä aerosoleja, hienojakoista pölyä tai ilmakuituja, epäpuhtaudet voivat tukkia kalvon mikrohuokosia. Vaikka ePTFE on oleofobista (öljyä hylkivää), erikoistuneet oleofobiset käsittelyt tarjoavat ylimääräisen suojakerroksen. Suunnittelustrategioita tukkeutumisen vähentämiseksi ovat tulpan sijoittaminen suojattuun paikkaan, hiukkassuodatinmateriaalin päällyskerroksen käyttö tai mallin määrittäminen uhrautuvalla ulkokalvokerroksella. Mekaaninen eheys on yhtä tärkeä; pistokkeen on kestettävä asennusrasituksia, tärinää ja mahdollisia iskuja ilman, että kalvo irtoaa kotelostaan ​​tai kotelo halkeilee.

• Pyydä virheanalyysitietoja: Luotettavalla valmistajalla on tiedot keskimääräisestä vikaantumisajasta (MTTF) tietyissä rasitusolosuhteissa, ja se voi antaa ohjeita odotetusta käyttöiästä sovellusympäristössäsi.
• Prototyyppi ja testi kontekstissa: Älä koskaan viimeistele pistokkeen määrittelyä pelkän tietolomakkeiden perusteella. Asenna prototyyppitulpat oikeisiin tai valekoteloihin ja kohdista ne tiivistetylle versiolle tuotteesi ympäristön stressin seulontaohjelmasta (ESS).
• Harkitse asennusta ja tiivistystä: Pistoke on vain niin hyvä kuin sen tiiviste isäntäkoteloon. Varmista, että valittu asennustapa (esim. O-rengastiiviste kierretulpille, puristus snap-in) on yhteensopiva kotelon materiaalin kanssa ja tarjoaa luotettavan tiivisteen vaaditun IP-luokituksen mukaisesti.

FAQ

Kuinka hengittävä tulppa toimii päästämättä vettä sisään?

Siinä käytetään mikrohuokoista kalvoa, joka on tyypillisesti valmistettu laajennetusta PTFE:stä (ePTFE). Tämä kalvo sisältää miljardeja mikroskooppisia huokosia, jotka ovat suurempia kuin kaasumolekyylit (antavat ilman kulkea paineen tasaamiseksi), mutta pienempiä kuin nestemäiset vesipisarat. Veden korkea pintajännitys estää sitä kastumasta ja tunkeutumasta näihin pieniin huokosiin. Tämä periaate yhdistettynä kalvon hydrofobisiin hoitoihin luo tehokkaan yksisuuntaisen esteen: ilma virtaa, vesi estyy, mikä tekee siitä todellisen vedenpitävä hengittävä kalvotulppa .

Mitä eroa on IP67:llä ja IP68:lla hengittävällä pistokkeella?

IP (Ingress Protection) -luokitus viittaa koko kotelon saavuttamaan suojaustasoon, ei itse pistokkeeseen. Pistoke on kuitenkin kriittinen komponentti, joka mahdollistaa nämä luokitukset. An IP67-luokiteltu hengittävä pistoke elektroniikkaan on suunniteltu ja testattu auttamaan koteloa saavuttamaan arvot "6" (täydellinen pölysuojaus) ja "7" (suojaus tilapäiseltä upotukselta veteen 15–1 m 30 minuutin ajaksi). IP68 on jatkuvaan upotukseen valmistajan määrittelemissä olosuhteissa (usein syvemmälle kuin 1 m pidempiä aikoja). IP68:n mahdollistavalla pistokkeella olisi huomattavasti korkeampi WEP-luokitus.

Voidaanko hengittävää tulppaa käyttää steriloidussa tai puhdastilaympäristössä?

Kyllä, mutta tietyt tuoteversiot on valittava. Sterilointimenetelmissä, kuten eteenioksidilla (EtO) tai gammasäteilyllä, tulppamateriaalit (kalvo ja kotelo) on validoitava kestämään prosessi ilman suorituskyvyn heikkenemistä tai menetystä. Puhdastila- tai lääkesovelluksissa tulpat on valmistettava valvotussa ympäristössä, ja ne voivat vaatia lisäsertifikaatteja (esim. USP Class VI bioyhteensopivuuden osalta), jotta ne eivät aiheuta kontaminantteja tai poistokaasuja.

Kuinka lasken tarvittavan ilmavirran tai tulppien määrän kotelolleni?

Peruslaskelmaan sisältyy ideaalikaasulaki (PV=nRT). Sinun on määritettävä suurin paine-ero (ΔP), jonka kotelosi on tasattava, ja aika (t), jonka kuluessa sen on tapahduttava. Vaaditun tilavuusilmavirran (Q) kaava on derivaatta: Q = (V ΔP) / (t P _atm ), jossa V on kotelon tilavuus. Valitse tulppa, jonka ilmavirtausnopeus (sen tietolomakkeesta tiedossasi ΔP:ssäsi) vastaa tai ylittää tämän lasketun Q:n. Suuren ΔP:n tai nopean tasauksen saavuttamiseksi useat tulpat rinnakkain lisäävät ilmavirtauksensa.

Mitä tapahtuu, jos hengittävä tulppa likaantuu tai tukkeutuu?

Tukkeutuminen on ensisijainen vikatila. Jos kalvon huokoset tukkivat likaa, öljyä tai muita epäpuhtauksia, sen ilmavirtaus laskee lähelle nollaa. Tulppa muuttuu tehokkaasti kiinteäksi tiivisteeksi, mikä johtaa juuri niihin ongelmiin, jotka sen oli tarkoitus estää: paineen nousu, alipainelukko ja mahdollinen kondensaatio. Tämän estämiseksi valitse tulpat, joissa on oleofobinen (öljyä hylkivä) käsittely likaisiin ympäristöihin, suunnittele suojaavat suojukset tai ohjauslevyt suojaamaan pistoketta suorilta saastevirroilta ja pitävät niitä huollettavana osana huoltoaikatauluissa äärimmäisissä sovelluksissa.
